Curso básico de Sonido y creación de Home studio Online. Lección 3. Altavoces Ficha 2.

Conexionado.





Las conexiones nos permiten comunicar los diferentes equipos de audio. Habitualmente utilizamos diferentes tipos de cables para las conexiones de audio profesional.



Las conexiones más usadas en audio profesional:



XLR: Se utiliza para conexión de cables de micrófono y equipos más profesionales. Tienen tres contactos para su uso en señales balanceadas.



JACK: Se utiliza para la conexión de instrumentos, amplificadores y equipos de audio.



RCA: Es el utilizado para conexiones HIFI o equipos semiprofesionales.



Un buen cuidado de los cables y conectores nos evitará problemas de conexionado, ruido etc.



XLR

RCA

JACK

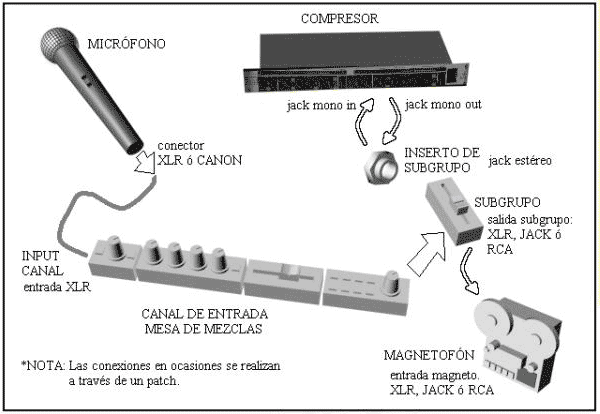

Ejemplo de conexionado.

Conectamos el micrófono mediante un cable con conectores XLR a la entrada de la mesa de mezclas.

Podríamos conectar un procesador de dinámica (en este caso un compresor) por inserto al canal del micro (voz).



 Por un extremo el cable de inserto es un jack (tipo estereo) y por el otro dos cables (envío y retorno) con jack mono.

Finalmente, por la salida de subgrupo de la mesa de mezclas, lo conectaríamos al sistema de grabación donde volcamos la señal ( magnetofón multipista analógico o un ordenador con grabación digital).
